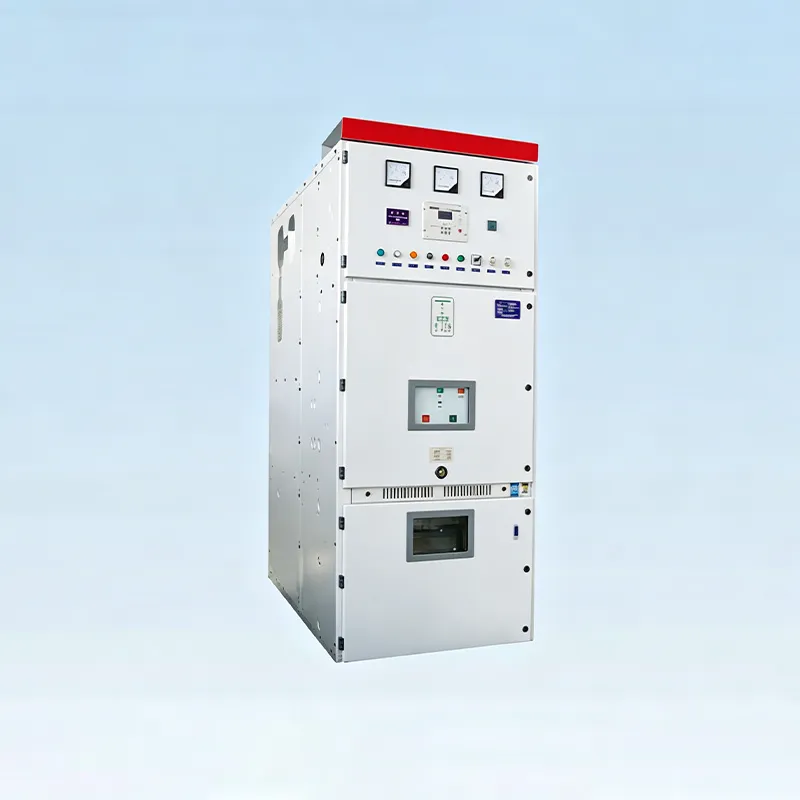

Комплектное распределительное устройство переменного тока бронированное выдвижное в металлической оболочке серии KYN28-24
-
Вакуумный выключатель высокого напряжения внутренней установки VS1(ZN63)-12 с боковым расположением привода
-
Европейская коробка ответвления высоковольтного кабеля на 35 кВ
-
Комплектное распределительное устройство наружной установки типа DFW
-
GCK Низковольтные выдвижные распределительные устройства
-

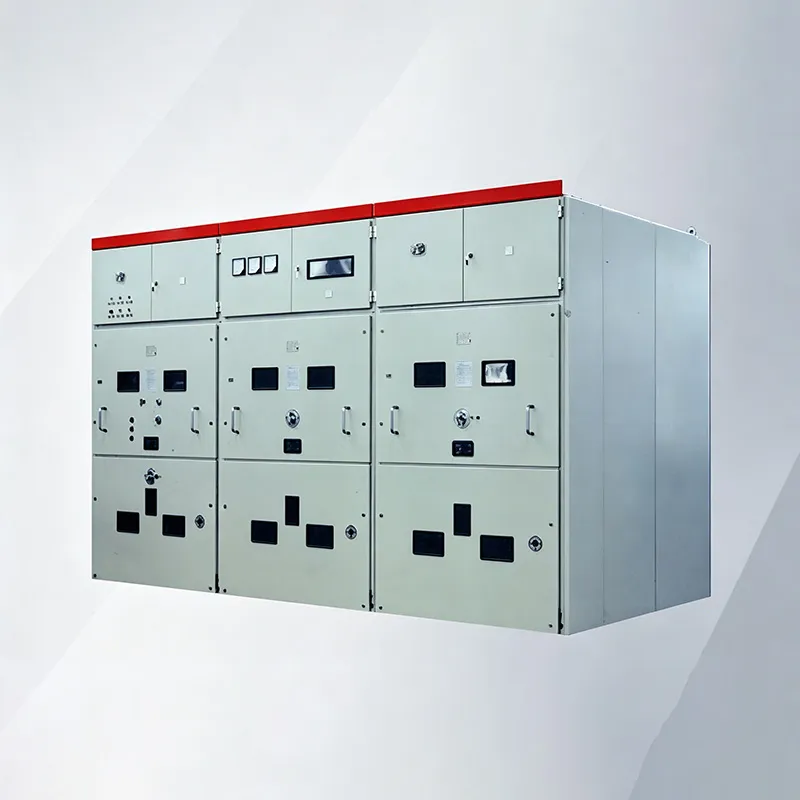

Комплектное распределительное устройство переменного тока в металлической оболочке серии KYN10-40.5
-

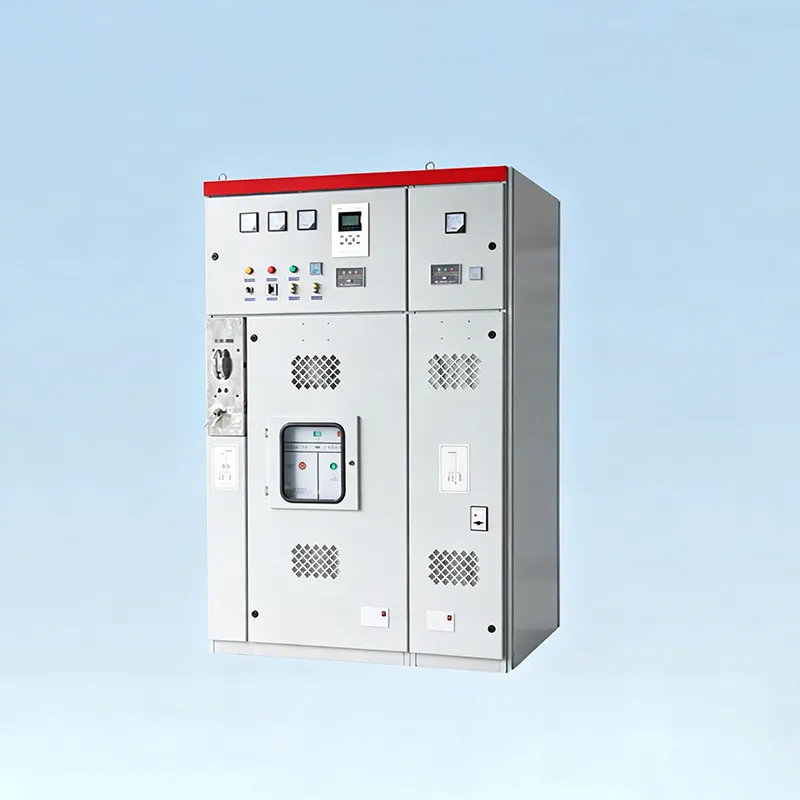

Комплектное распределительное устройство переменного тока шкафного типа в металлической оболочке серии HXGN-12
-
Комплектное распределительное устройство переменного тока шкафного типа стационарное в металлической оболочке серии XGN2-12
-
Комбинация выключателя нагрузки компрессионного типа высокого напряжения с предохранителями FKN12-12 / FKRN12-12D для внутренней установки
-
Вакуумный выключатель высокого напряжения внутренней установки ZN63(VS1)-12
-
Выключатель нагрузки элегазовый типа FLRN36-12D
-

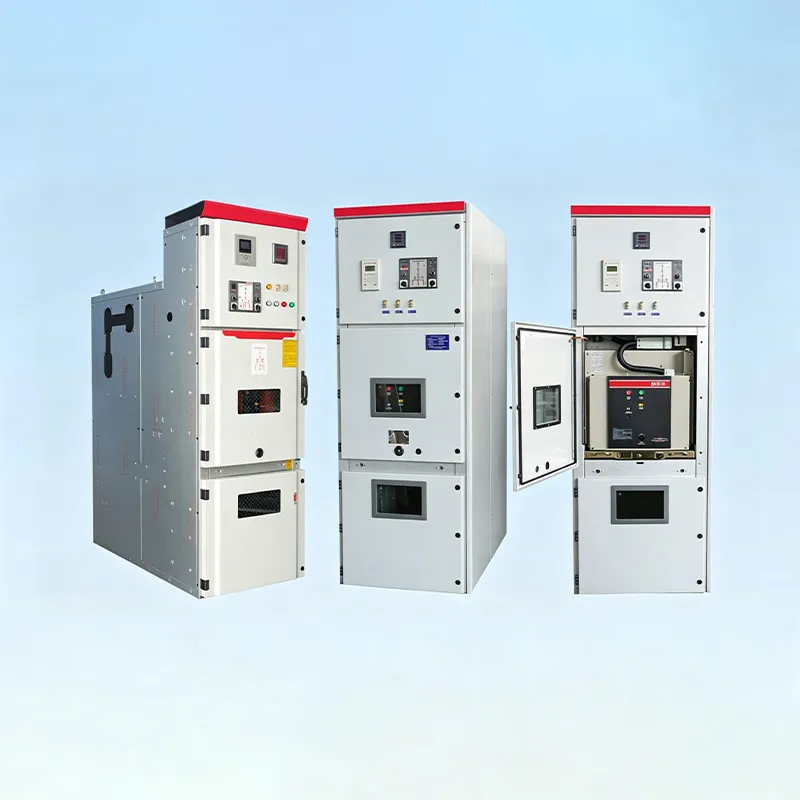

Комплектное распределительное устройство переменного тока бронированное выдвижное со средним расположением серии KYN28-12 (GSZ1)
-
Разъединитель внутренней установки высокого напряжения GN19-12
Распределительный силовой шкаф низкого напряжения серии XL-21
Распределительный силовой шкаф низкого напряжения серии XL-21 предназначен для использования в трёхфазных четырёхпроводных системах электроснабжения частотой 50 Гц, напряжением до 660 В, с трансформаторами мощностью до 1000 кВА, для распределения электроэнергии, силового питания и освещения в гостиницах, больницах, портах, на промышленных и горнодобывающих предприятиях.
Описание
маркер
Общее описание
Распределительный силовой шкаф низкого напряжения серии XL-21 предназначен для использования в трёхфазных четырёхпроводных системах электроснабжения частотой 50 Гц, напряжением до 660 В, с трансформаторами мощностью до 1000 кВА, для распределения электроэнергии, силового питания и освещения в гостиницах, больницах, портах, на промышленных и горнодобывающих предприятиях. Он применяется в качестве устройств управления электродвигателями на напряжение 380 В мощностью от 0,52 до 75 кВт, а также для целей освещения. Шкаф также может применяться в других аналогичных случаях. Изделие отличается гибкостью электрических схем, удобством комбинирования, высокой практичностью, современной конструкцией. Степень защиты оболочки может достигать IP30.
Изделие соответствует стандартам:
IEC 60439.1-1999 «Комплектные низковольтные распределительные и управляющие устройства»
GB 7251.1-2005 «Комплектные низковольтные распределительные и управляющие устройства»
Условия эксплуатации
1. Высота над уровнем моря не должна превышать 2000 м.
2. Температура окружающего воздуха не должна превышать +40 °C, при этом средняя температура в течение 24-часового периода не должна быть выше +35 °C; температура окружающего воздуха не должна опускаться ниже –100 °C.
3. В воздухе не должно содержаться избыточного количества пыли, кислот, солей, коррозионно-активных и взрывоопасных газов. Относительная влажность при максимальной температуре +40 °C не должна превышать 50 %; при более низких температурах допускается более высокая относительная влажность, например, при температуре +20 °C и ниже — до 90 %, при этом следует учитывать возможность случайного образования конденсата вследствие перепадов температур.
4. В случае особых требований заказчика они могут быть согласованы с заводом-изготовителем.
Конструктивные особенности
1. Данное устройство выполнено в напольном исполнении и может быть установлено непосредственно под трансформатором. Корпус изготовлен из высококачественной стали методом сварки или сборки. Рукоятка управления рубильником расположена на правой стойке передней части шкафа и может использоваться для переключения источников питания. На передней панели распределительного силового шкафа установлен вольтметр для индикации напряжения на сборных шинах. Передняя часть шкафа имеет дверцу; при её открытии всё внутреннее оборудование становится доступным, что обеспечивает удобство технического обслуживания и ремонта. Данный распределительный шкаф полностью укомплектован новыми компонентами отечественной разработки, отличающимися компактной конструкцией, удобством обслуживания и гибкостью комбинирования электрических схем. Шкаф оснащён автоматическими выключателями для защиты от коротких замыканий, а на передней панели могут быть установлены кнопки управления.
2. Способ управления: ручной.
3. Способ монтажа: вертикальный.
4. Способ подключения: стационарное присоединение.
Технические параметры
| Габаритные размеры | Установочные размеры | |||
| Высота | Ширина | Глубина | Ширина | Глубина |
| 1600 | 600 | 370 | 450 | 300 |
| 1700 | 600 | 370 | 450 | 300 |
| 1700 | 700 | 370 | 550 | 300 |
| 1800 | 800 | 450 | 650 | 380 |
Монтаж и эксплуатация
1.Распределительный силовой шкаф подлежит упаковке и транспортировке только после прохождения контроля качества. После прибытия продукции на место назначения в первую очередь необходимо проверить целостность шкафа. Если шкаф не устанавливается немедленно, его следует хранить в сухом и чистом месте.
2.Монтаж шкафа должен выполняться в соответствии со схемой установки. Фундаментная швеллерная сталь и крепёжные болты предоставляются заказчиком. В случае кабельного ввода заказчик должен подготовить фундаментный швеллер и болты, а также кабельный канал.
3.После монтажа или ремонта перед вводом в эксплуатацию необходимо провести проверку и испытания по следующим пунктам:
(1) Проверить соответствие внутреннего электрооборудования и цепей принципиальной схеме.
(2) Проверить и несколько раз включить и отключить выключатели для проверки их плавности хода и нормальной работы.
(3) Проверить и протестировать все измерительные приборы и реле на точность срабатывания.
связаться с нами
Сопутствующие популярные продукты

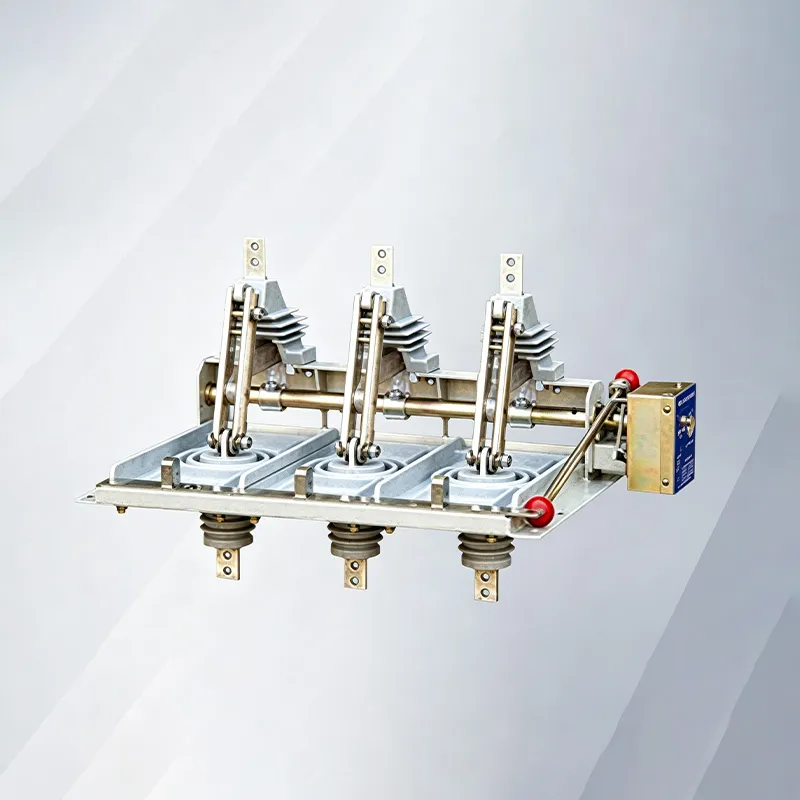

Разъединитель внутренней установки высокого напряжения GN38-12630 А
Серия внутренних разъединителей типа GN38-12 кВ разработана и изготовлена с учетом потребностей в компактности и миниатюризации стационарных высоковольтных шкафов и кольцевых сетевых шкафов.
Выключатель нагрузки элегазовый
Выключатели под нагрузкой серии FLRN36-12D с газом SF6 представляют собой коммутационное оборудование с номинальным напряжением 12 кВ, в котором в качестве дугогасительной и изолирующей среды используется газ SF6. Внутри выключателя имеются три рабочих положения: замыкание, размыкание и заземление.
Вакуумный выключатель наружной установки серии ZW8-12(G)
Общая конструкция изделия представляет собой трехфазный вариант с общим корпусом, в котором три вакуумных дугогасителя размещены в металлическом корпусе; для межфазной и изоляции от земли используется изоляционный материал SMC, что обеспечивает надёжную работу и высокую прочность изоляции.
Комбинация выключателя нагрузки компрессионного типа высокого напряжения с предохранителями FKN12-12 / FKRN12-12D для внутренней установки
Высоковольтные выключатели нагрузки типов FKN12-12 и FKRN12-12D предназначены для использования в трехфазных высоковольтных коммутационных устройствах напряжением до 12 кВ в качестве средств управления и защиты электрооборудования, такого как трансформаторы, кабели и воздушные линии; они особенно подходят для конечных подстанций и контейнерных подстанций городских и сельских электросетей.
Комплектная трансформаторная подстанция заводской готовности европейского типа серии YBW-12
Префабрикованные подстанции (также называемые модульными подстанциями) отличаются большей гибкостью и удобством в использовании по сравнению с подстанциями, требующими строительства фундамента, и широко применяются при модернизации городских сетей в высотных зданиях, жилых комплексах, промышленных парках, торговых центрах, аэропортах, вокзалах и портах, школах, горнодобывающих предприятиях и других объектах.
MNS Низковольтные выдвижные распределительные устройства
Низковольтные выдвижные распределительные шкафы серии MNS представляют собой модульные шкафы, собираемые на заводе из стандартных модулей (FBA), технология изготовления которых соответствует международному уровню конца 90-х годов.
Комплектная трансформаторная подстанция блочного типа европейского исполнения серии YBW-12
Готовая подстанция типа YB-12 представляет собой комплексную интеллектуальную систему электроснабжения и распределения электроэнергии, созданную на основе новых экологически чистых материалов, современных технологий и передовых решений в области высокого и низкого напряжения.
Высоковольтное кольцевое распределительное устройство типа HXGH-12
Стационарный металлический герметичный распределительный шкаф типа HXGN-12ZFR (далее — «кольцевая распределительная шкаф») предназначен для использования в сетях переменного тока частотой 50 Гц и напряжением 10 кВ с целью отключения нагрузки и короткого замыкания, а также пропускания тока короткого замыкания.
Проходная втулка на 630 А
Она широко применяется в кабельных распределительных коробках европейского типа и распределительных устройствах кольцевых сетей; её конструкция отличается рациональностью и научной обоснованностью, а изготовление из высококачественных изоляционных материалов эффективно обеспечивает безопасную и надёжную работу кабельных голов.
Выключатель нагрузки элегазовый типа FLRN48-12D
При эксплуатации разгрузочного выключателя на высоте над уровнем моря свыше 2000 метров необходимо сделать специальную пометку, чтобы при изготовлении можно было скорректировать конструкцию. (В настоящее время разгрузочные выключатели, производимые нашей компанией, уже имеют опыт безопасной эксплуатации на высоте до 5000 метров).
Комплектная трансформаторная подстанция заводской готовности американского типа серии ZBW-12
Компактная конструкция и небольшие габариты — всего около 1/3–1,5 от размеров отечественных контейнерных подстанций европейского типа аналогичной мощности, что значительно сокращает занимаемую площадь.
Комплектное распределительное устройство переменного тока шкафного типа стационарное в металлической оболочке серии XGN2-12
Все технические характеристики изделия соответствуют техническим стандартам GB3906 «Металлически закрытые коммутационные устройства переменного тока 3–35 кВ» и IEC298.
Европейская коробка ответвления высоковольтного кабеля на 10 кВ, 24 кВ
Кабельные распределительные коробки европейского типа — это оборудование для кабельных сетей, широко применяемое в последние годы в системах электрораспределения. Их основными особенностями являются двусторонние дверцы и использование стенопроходных муфт в качестве соединительных шин. К значительным преимуществам относятся небольшая длина, четкое расположение кабелей и отсутствие необходимости в перекрещивании трехжильных кабелей на больших расстояниях.
Вакуумный выключатель высокого напряжения внутренней установки VS1(ZN63)-12 с литой изоляцией полюсов
Это позволило кардинально решить проблему устойчивости вакуумных выключателей к воздействию окружающей среды, что расширило сферу их применения.
Кольцевое распределительное устройство серии KXHXGN(H)□-12 с экологически чистой газовой изоляцией
Серия экологичных газоизолированных кольцевых распределительных шкафов HXGN(IH)口-12 представляет собой комплектные распределительные устройства для систем 12 кВ, трехфазного переменного тока 50 Гц, с одношиновой и одношиновой секционированной конфигурацией.

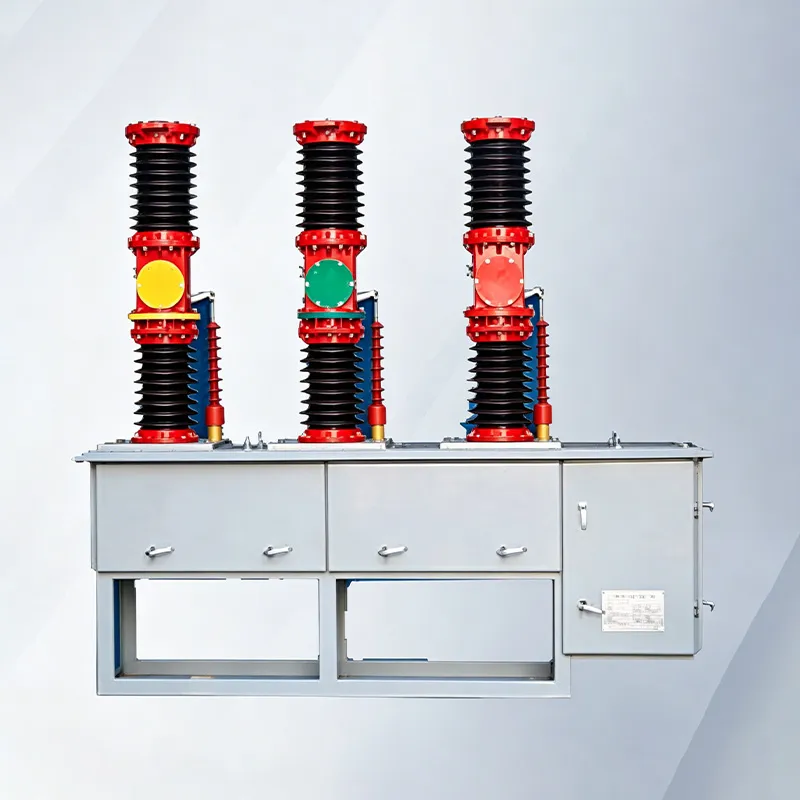

Вакуумный выключатель наружной установки высокого напряжения ZW7A-40.5
