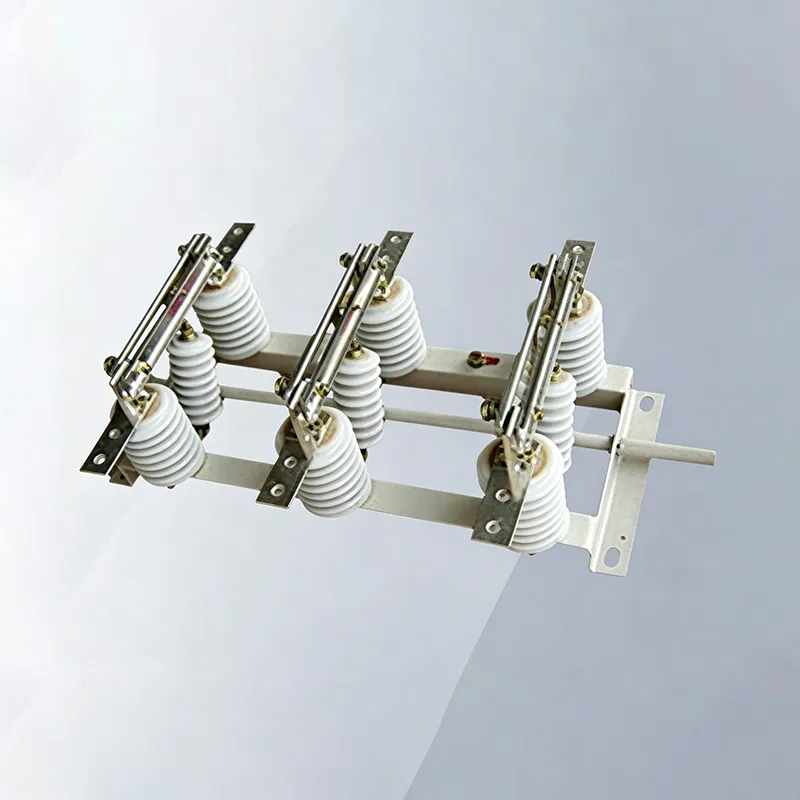

Серия внутренних высоковольтных разъединителей типа GN19-12 относится к высоковольтному коммутационному оборудованию. Используется в электросистемах с номинальным напряжением 12 кВ и частотой 50 Гц и ниже. Оснащается ручным приводом типа CS6-1. Предназначена для размыкания и замыкания цепей при наличии напряжения и отсутствии нагрузки.
Серия внутренних высоковольтных разъединителей типа GN19-12 относится к высоковольтному коммутационному оборудованию. Используется в электросистемах с номинальным напряжением 12 кВ и частотой 50 Гц и ниже. Оснащается ручным приводом типа CS6-1. Предназначена для размыкания и замыкания цепей при наличии напряжения и отсутствии нагрузки. Также имеются модификации: в загрязнениестойком исполнении, для высокогорных условий и с установленным устройством индикации напряжения. Разъединители данной серии комплектуются ручным приводом типа CS6-1. Разъединители данной серии являются трехполюсными и состоят из опорной рамы, поворотного вала, рычагов, фарфоровых опорных изоляторов, ножевых контактов и соединительной платы. Поворотный вал установлен на опорной раме, к нему приварены три пары рычагов, которые через тяговые фарфоровые изоляторы соединяются с цепочкой ножевых контактов. Ось выступает за пределы рамы, и любой её участок может соединяться с приводом. Тип C представляет собой сквозной вариант. При этом C1 означает, что вращение происходит со стороны прохода через стену; C2 — что отключение происходит со стороны прохода через стену; C3 — что и вращение, и отключение происходят со стороны прохода через стену.
1. Высота над уровнем моря не более 1000 м;
2. Температура окружающего воздуха: от -25 °C до +40 °C;
3. Относительная влажность окружающей среды: среднесуточное значение не более 95 %, среднемесячное значение не более 90 %;
4. Степень сейсмической активности не более 8 баллов;
5. Место установки: без риска пожара, возгорания, взрыва, сильного загрязнения, химической коррозии и сильных вибраций.
| Номер | Проект | единица | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1 | Номинальное напряжение | kV | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| 2 | 1 мин. Выдерживаемое напряжение промышленной частоты (относительно земли) | kV | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 |
| 1 мин. Выдерживаемое напряжение промышленной частоты (разрыв) | kV | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | |
| 3 | Устойчивость к грозовым ударам (пиковое напряжение) (относительно земли) | kV | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| Устойчивость к грозовым ударам (пиковое напряжение) (разрыв) | kV | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | |
| 4 | Номинальная частота | Hz | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| 5 | Номинальный ток | A | 400 | 630 | 1000 | 1250 | - | - | - | - |
| 6 | Номинальный кратковременный допустимый ток | kA | 16 | 20 | 16 | 20 | 25 | 20 | 25 | 31.5 |
| 7 | Номинальный пиковый ток, выдерживаемый устройством | kA | 40 | 50 | 40 | 50 | 63 | 50 | 63 | 80 |
| 8 | Продолжительность номинального кратковременного тока, на который рассчитаны главный выключатель / заземляющий выключатель | s | 4/2 | 4/2 | 4/2 | 4/2 | 4/2 | 4/2 | 4/2 | 4/2 |
| 9 | Длина пути утечки | mm | 300~380 | 300~380 | 300~380 | 300~380 | 300~380 | 300~380 | 300~380 | 300~380 |
| 10 | Срок службы оборудования | раз | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
