Префабрикованные подстанции (также называемые модульными подстанциями) отличаются большей гибкостью и удобством в использовании по сравнению с подстанциями, требующими строительства фундамента, и широко применяются при модернизации городских сетей в высотных зданиях, жилых комплексах, промышленных парках, торговых центрах, аэропортах, вокзалах и портах, школах, горнодобывающих предприятиях и других объектах.
Описание
маркер
Обзор продукта
Префабрикованные подстанции (также называемые модульными подстанциями) отличаются большей гибкостью и удобством в использовании по сравнению с подстанциями, требующими строительства фундамента, и широко применяются при модернизации городских сетей в высотных зданиях, жилых комплексах, промышленных парках, торговых центрах, аэропортах, вокзалах и портах, школах, горнодобывающих предприятиях и других объектах.

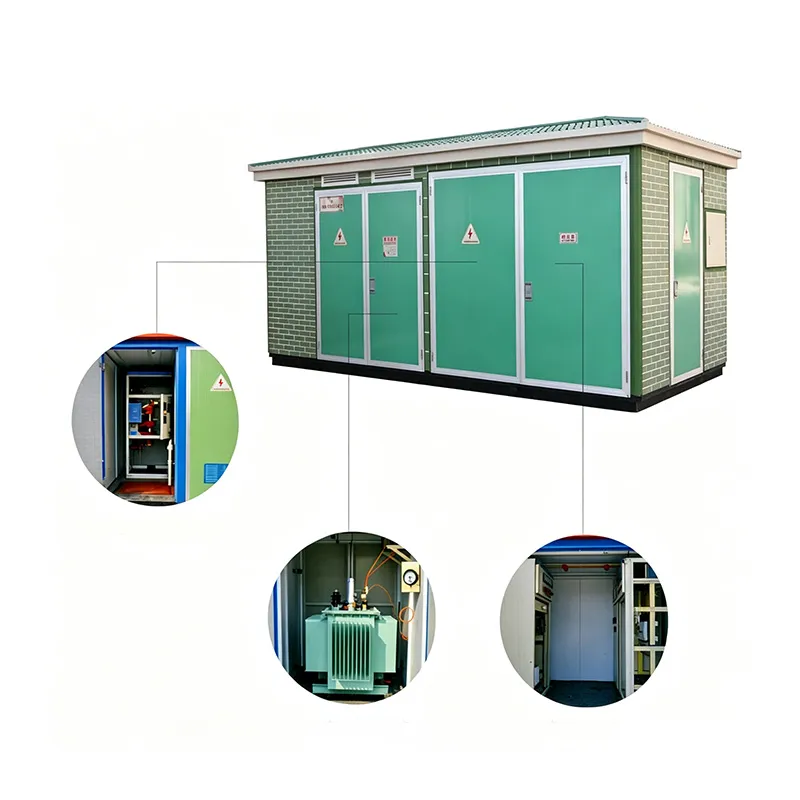

Сборная подстанция (далее — контейнерная подстанция) состоит из трёх частей: высоковольтного коммутационного оборудования, трансформатора и низковольтного коммутационного оборудования. Общая компоновка бывает комбинированной и моноблочной (в просторечии называемой «европодстанцией»). Комбинированная компоновка предполагает, что каждая из этих трёх частей размещается в отдельном отсеке, образуя расположение в форме иероглифа «Голова» или «Вкус». Моноблочная компоновка предполагает, что трансформатор является основным элементом, а высоковольтные размыкатели нагрузки и предохранители устанавливаются внутри корпуса трансформатора, образуя моноблочную конструкцию.
Функции и особенности
1. Объединяет в себе высоковольтное коммутационное оборудование, трансформатор и низковольтное коммутационное оборудование, обеспечивая высокую степень комплектации;
2. Обладает полным набором средств защиты высокого и низкого напряжения, обеспечивает безопасную и надежную эксплуатацию, а также простоту технического обслуживания;
3. Занимает мало места, требует небольших инвестиций, имеет короткий производственный цикл и удобен в перемещении;
4. Предлагает гибкие и разнообразные схемы заземления;
5. Уникальная конструкция: уникальный корпус с сотовой структурой из двух слоёв (композитных панелей) отличается прочностью, обеспечивает теплоизоляцию, отвод тепла и вентиляцию, имеет эстетичный вид и высокий степень защиты; в качестве материала корпуса можно выбрать нержавеющую сталь, алюминиевый сплав, холоднокатаную сталь, цветную стальную пластину, облицовку плиткой, облицовку деревянными рейками, новые экологически чистые материалы, а также поверхность с акварельной росписью;
6. Разнообразие типов: универсальные, для частных домов, компактные и другие варианты;
7. Внутри высоковольтных кольцевых распределительных шкафов можно установить терминалы автоматизации сети (FTU) для надёжного обнаружения коротких замыканий и однофазных заземляющих неисправностей, а также для реализации функций «четырёх дистанционных управлений», что облегчает модернизацию автоматизации распределительной сети. Данная серия широко используется при модернизации городских электросетей, в жилых комплексах, высотных зданиях, на промышленных и горнодобывающих предприятиях, в гостиницах, торговых центрах, аэропортах, на железных дорогах, нефтяных месторождениях, в портах, на автомагистралях, а также во временных объектах электроснабжения и других помещениях и на открытых площадках.
Условия эксплуатации
◆ Высота над уровнем моря не более 4000 м; температура окружающей среды: от -25 °C до 40 °C;
◆ Относительная влажность: среднесуточное значение не более 95 %, среднемесячное значение не более 90 %;
◆ Место установки: помещения, в которых отсутствует опасность пожара, взрыва, электропроводящей пыли, химически коррозионных газов и сильных вибраций. В случае превышения указанных условий пользователь может проконсультироваться с нашей компанией.
Описание изделия
◆ Общая конструкция
a. Изделие в основном состоит из трёх частей: отсека высоковольтных выключателей, отсека трансформатора и отсека низковольтных выключателей. Все три части могут транспортироваться отдельно.
b. В изделии реализована уникальная система охлаждения с большим контуром циркуляции, обеспечивающая контролируемый уровень нагрева. Отдельные герметичные отсеки предотвращают теплообмен между ними.
с. Корпус изделия изготовлен из высококачественной нержавеющей стали. Все детали стальной конструкции прошли специальную антикоррозионную обработку; конструкция из нержавеющей стали обладает чрезвычайно высокой коррозионной стойкостью и хорошей механической прочностью.
d. Продукт можно устанавливать непосредственно в помещении, без необходимости сооружения дополнительного фундамента, что позволяет сэкономить средства и пространство, а также упрощает монтаж.
◆ Отсек высокого напряжения
В отсеке высокого напряжения используются разработанные нашей компанией распределительные шкафы, заполненные газом SF6; все коммутационное оборудование, шины и прочее герметично заключены в закрытый корпус из нержавеющей стали, снаружи нет открытых токоведущих частей. Безопасная и надёжная эксплуатация, полностью модульная конструкция: все модули могут быть подключены с боковым выводом или с верхним расширением в соответствии с требованиями к электроснабжению, что позволяет максимально удовлетворить потребности схемы электроснабжения.
◆ Отсек низкого напряжения
На стороне низкого напряжения для ввода и вывода линии используются новые автоматические выключатели в пластиковом корпусе: они компактны, не имеют вылетов и легко заменяются; также применяются многофункциональные интеллектуальные контроллеры комплексной защиты и новые интегрированные устройства компенсации реактивной мощности.
◆ Трансформаторный отсек
Используются трансформаторы с полной изоляцией из эпоксидной смолы, класс термостойкости изоляции — F. Трансформаторы не содержат никаких горючих материалов, во время работы не выделяют газов или промежуточных продуктов, вредных для окружающей среды, обладают хорошими огнезащитными, экологическими и энергосберегающими характеристиками.
◆ Внутренние соединения
Трансформатор и китайские твердотельные выключатели соединяются с помощью кабельной арматуры с твердой изоляцией производства нашей компании, которая обеспечивает безопасность, надёжность и полную изоляцию.
Сторона высокого напряжения
На высоковольтной стороне интеллектуальной интегрированной подстанции обычно используется комбинированное устройство защиты, состоящее из выключателя нагрузки и плавкого предохранителя. При перегорании предохранителя одной фазы происходит синхронное отключение всех трех фаз. Выключатели нагрузки доступны в различных исполнениях: пневматическом, вакуумном, с шестифторидом серы и т. д. Возможна установка механизма управления распределением электроэнергии для реализации автоматизации; предохранители представляют собой высоковольтные токоограничивающие предохранители с ударником, отличающиеся надежностью срабатывания и большой отключающей способностью. Основные технические параметры приведены в таблице ниже. Для трансформаторов мощностью свыше 800 кВА в качестве защиты можно использовать вакуумные выключатели типов ZN12, ZN28, VS1 и др.
Назначение
Широко применяется в городских сетях электроснабжения, жилых комплексах, высотных зданиях, промышленных и горнодобывающих предприятиях, гостиницах, торговых центрах, аэропортах, на железных дорогах, нефтяных месторождениях, в портах, на автомагистралях, а также во временных объектах электроснабжения и других помещениях и на открытых площадках.
Применимые стандарты
Данный продукт соответствует следующим стандартам: GB/T17467-1998 «Готовые подстанции высокого/низкого напряжения»
DL/T537-93 «Технические условия заказа контейнерных подстанций 6–35 кВ»
Сторона низкого напряжения
В качестве главного выключателя на стороне низкого напряжения используются универсальные или интеллектуальные автоматические выключатели с избирательной защитой; в качестве выводных выключателей выбираются новые выключатели в пластиковом корпусе, отличающиеся компактными размерами и короткой дугой, способные обслуживать до 30 цепей; Интеллектуальное устройство автоматической компенсации реактивной мощности с функцией автоматического отслеживания, с двумя вариантами включения/выключения на выбор пользователя: с контакторами или бесконтактным способом.
Трансформатор
В интеллектуальных модульных подстанциях используются трансформаторы серий S9, S10, S11 с низкими потерями, масляного типа и полностью герметичные; также можно выбрать экологичные сухие трансформаторы с изоляцией из эпоксидной смолы или бумаги NOMEX; в нижней части предусмотрены тележки, что облегчает установку и демонтаж трансформатора.
