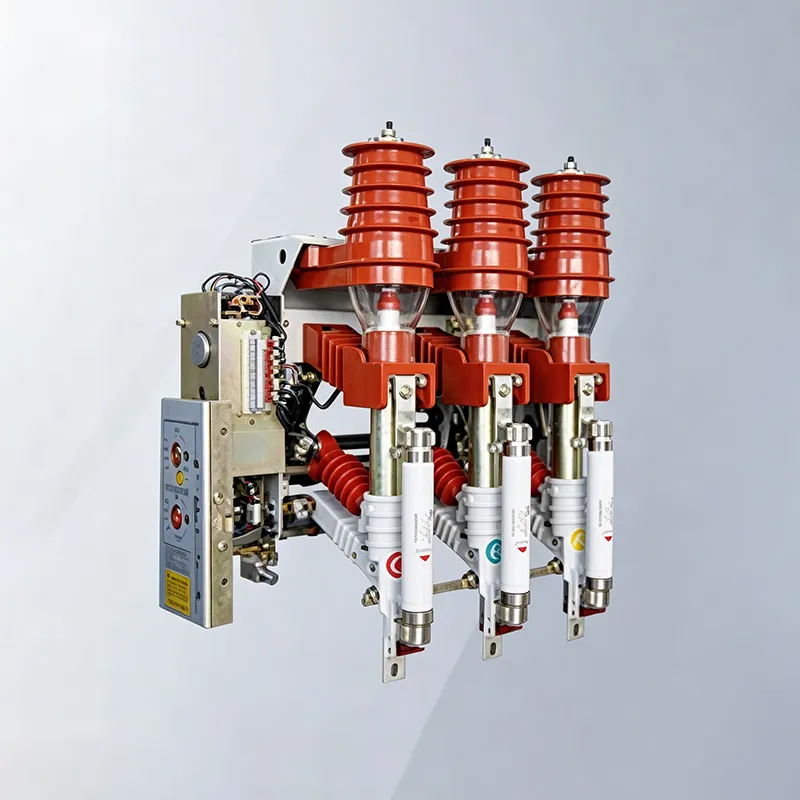

Комбинация выключателя нагрузки компрессионного типа высокого напряжения с предохранителями FKN12-12 / FKRN12-12D для внутренней установки
Высоковольтные выключатели нагрузки типов FKN12-12 и FKRN12-12D предназначены для использования в трехфазных высоковольтных коммутационных устройствах напряжением до 12 кВ в качестве средств управления и защиты электрооборудования, такого как трансформаторы, кабели и воздушные линии; они особенно подходят для конечных подстанций и контейнерных подстанций городских и сельских электросетей.
Описание
маркер
Обзор
Высоковольтные выключатели нагрузки типов FKN12-12 и FKRN12-12D предназначены для использования в трехфазных высоковольтных коммутационных устройствах напряжением до 12 кВ в качестве средств управления и защиты электрооборудования, такого как трансформаторы, кабели и воздушные линии; они особенно подходят для конечных подстанций и контейнерных подстанций городских и сельских электросетей. Кроме того, они применимы для управления и защиты кольцевых сетей и блоков питания с двойным радиальным подключением.
Основные технические характеристики
| Номер | Проект | единица | FKN12-12D | FKRN12-12D |
| 1 | Номинальное напряжение | кВ | 12 | 12 |
| 2 | Номинальная частота | Hz | 50 | 50 |
| 3 | Номинальный ток | A | 630 | 125 |
| 4 | Напряжение, выдерживаемое при грозовом ударе | кВ | Между фазой и землей и между фазами 42, разъединяющий разрыв 48 | Между фазой и землей и между фазами 42, разъединяющий разрыв 48 |
| 5 | 1 мин. Выдерживаемое напряжение сетевой частоты | кВ | Между фазой и землей и между фазами 42, разъединяющий разрыв 48 | Между фазой и землей 75, изолированный разрыв 85 |
| 6 | Номинальный кратковременный допустимый ток (выключатель нагрузки) | kA | 20 | - |
| Номинальный кратковременный допустимый ток (заземляющий выключатель) | kA | 20 | 20 | |
| 7 | Номинальная продолжительность замыкания (выключатель нагрузки) | s | 4 | 4 |
| Номинальная продолжительность замыкания на короткое замыкание (заземляющий выключатель) | s | 2 | 2 | |
| 8 | Номинальный ток замыкания при коротком замыкании (пиковый) | kA | 50 | - |
| 9 | Номинальный ток отключения (ток отключения активной нагрузки) | A | 630 | - |
| Номинальный ток отключения (ток отключения в замкнутом контуре) | A | 630 | - | |
| Номинальный ток отключения (ток отключения при 5 % активной нагрузки) | A | 31.5 | - | |
| Номинальный ток отключения (ток заряда кабеля) | A | 10 | - | |
| Номинальный ток отключения (мощность трансформатора, отключаемая при отсутствии нагрузки) | kVA | 1250 | - | |
| 10 | Номинальный ток отключения при коротком замыкании (токоограничивающий предохранитель) | kA | - | 31.5 |
| 11 | Номинальный ток перегрузки | A | - | 1200 |
| 12 | Срок службы оборудования | раз
|
2000 | 2000 |
| 13 | Выходная энергия ударного устройства | J | - | 1+0.5 |
