Последние обеспечивают более надёжную защиту электрооборудования, такого как трансформаторы, по сравнению с автоматическими выключателями, и особенно подходят для кольцевых сетей, блоков питания с двойным радиальным подключением и контейнерных подстанций.
Описание
маркер
Обзор

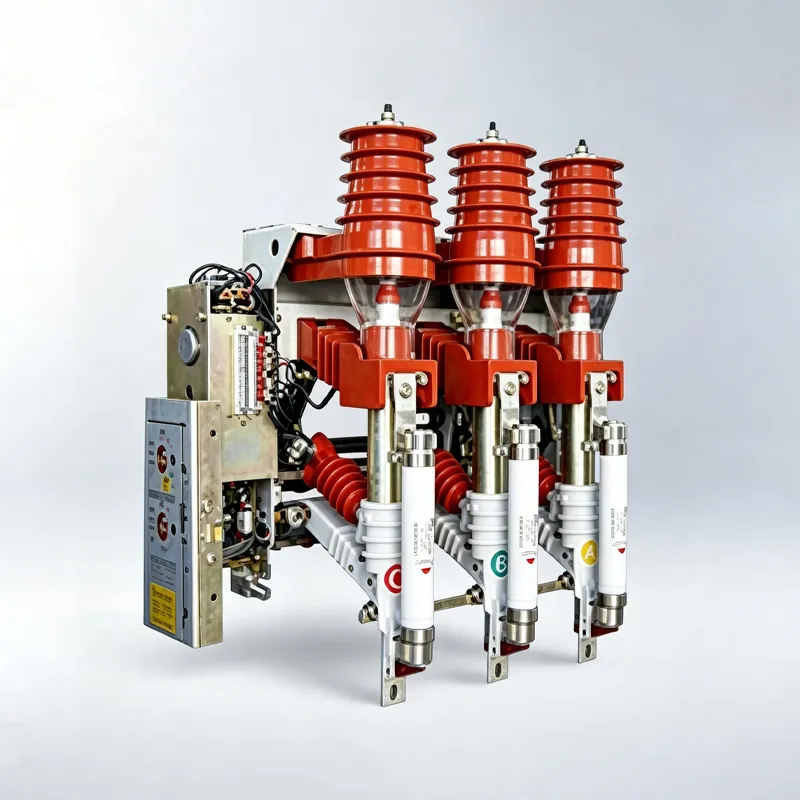

Внутренние высоковольтные вакуумные выключатели переменного тока типов FZN25-12/FZ(R)N25-12D/T и комбинированные устройства «выключатель-предохранитель» высокого напряжения переменного тока для внутренней установки типов ZRN25-12D/T125-31,5 представляют собой устройства управления и защиты для трехфазных систем распределения переменного тока частотой 50 Гц и напряжением 12 кВ, Продукция не содержит масла, не токсична, не представляет опасности возгорания и взрыва и широко используется на промышленных и горнодобывающих предприятиях, а также в распределительных подстанциях городских зданий и других подобных объектах. Последние обеспечивают более надёжную защиту электрооборудования, такого как трансформаторы, по сравнению с автоматическими выключателями, и особенно подходят для кольцевых сетей, блоков питания с двойным радиальным подключением и контейнерных подстанций. Вакуумный выключатель нагрузки переменного тока высокого напряжения для внутренней установки модели FZN25-12D/T630-20 (далее — «выключатель нагрузки») представляет собой устройство для внутренней установки, предназначенное для трехфазной сети переменного тока частотой 50 Гц и номинальным напряжением 12 кВ. Оно применимо в распределительных пунктах промышленных и горнодобывающих предприятий, а также на подстанциях в качестве средства защиты и управления электрооборудованием, а также для включения и выключения тока нагрузки, тока замкнутой цепи, тока холостого хода трансформатора и тока зарядки кабелей. Он оснащён заземляющим выключателем, способным включать ток короткого замыкания. Привод может быть ручным или электрическим, что облегчает реализацию требований к дистанционному управлению, дистанционному считыванию показаний и дистанционному регулированию в электроэнергетических системах Комбинированное устройство типа FZRN25-12D/T125-31,5 — вакуумный высоковольтный выключатель переменного тока для внутренних помещений с предохранителем (далее — комбинированное устройство) — представляет собой устройство для внутренних помещений, рассчитанное на трехфазный переменный ток частотой 50 Гц и номинальное напряжение 12 кВ. Оно предназначено для использования в распределительных пунктах и на подстанциях промышленных и горнодобывающих предприятий в целях управления нагрузкой и защиты от коротких замыканий. Кроме того, он оснащён заземляющим выключателем, способным замыкать ток короткого замыкания. Привод устройства может быть ручным или электрическим, что облегчает выполнение требований к дистанционному управлению, дистанционному считыванию показаний и дистанционному регулированию в электроэнергетических системах.
Основные технические характеристики
| Номер | Проект | единица | FZN25-12D/T630/20 | FZRN25-12D/T200/31,5 |
| 1 | Номинальное напряжение | kV | 12 | 12 |
| 2 | Номинальный ток | A | 630 | 200 |
| 3 | Номинальная частота | Hz | 50 | 50 |
| 4 | Номинальный уровень изоляции (выдерживаемое напряжение промышленной частоты в течение 1 мин) | V | Разрыв в дугогасительной камере — 30; заземление и межфазное напряжение — 42; разрыв в разъединителе — 48 | Разрыв в дугогасительной камере — 30; заземление и межфазное напряжение — 42; разрыв в разъединителе — 48 |
| Номинальный уровень изоляции (напряжение, выдерживаемое при грозовом ударе (пиковое)) | kV | Напряжение между фазой и землей, между фазами — 75; изоляционная пробивка — 85 | Напряжение между фазой и землей, между фазами — 75; изоляционная пробивка — 85 | |
| 5 | Номинальный ток, выдерживаемый при коротком замыкании | kA | 20 | 31.5 |
| 6 | Номинальная продолжительность короткого замыкания | s | 4 | 4 |
| 7 | Номинальный пиковый ток, выдерживаемый устройством | kA | 50 | 80 (ожидаемое значение)
|
| 8 | Номинальный ток отключения при полезной нагрузке | A | 630 | - |
| 9 | Номинальный ток отключения в замкнутом контуре | A | 630 | - |
| 10 | Номинальный ток отключения при заряде кабеля | A | 10 | - |
| 11 | Номинальная отключающая способность трансформатора без нагрузки | kVA | 1600 | - |
| 12 | Номинальный ток отключения при коротком замыкании | kA | - | 31.5 |
| 13 | Номинальный ток перегрузки | A | - | 200 |
| 14 | Модель плавкого предохранителя | - | - | SDLAJ-12 SFLAJ-12 |
| 15 | Выходная энергия ударного устройства | J | - | 1+0.5 |
| 16 | Номинальный ток замыкания при коротком замыкании | kA | 50 | 80 (ожидаемое значение)
|
| 17 | Номинальный кратковременный выдерживаемый ток заземляющего выключателя | kA | 20 | 20 |
| 18 | Номинальная продолжительность замыкания на короткое замыкание заземляющего выключателя | s | 2 | 2 |
| 19 | Номинальный пиковый выдерживаемый ток заземляющего выключателя | kA | 50 | 50 |
| 20 | Номинальное напряжение вспомогательного контура | V | ≈220 | ≈110 |
| 21 | Срок службы оборудования | раз
|
10000 | 10000 |
