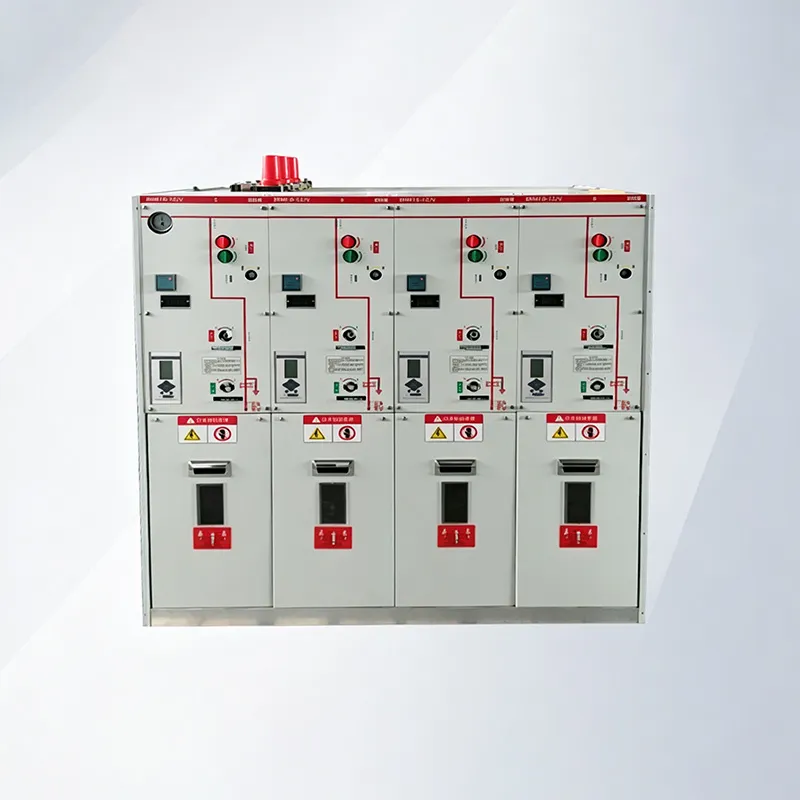

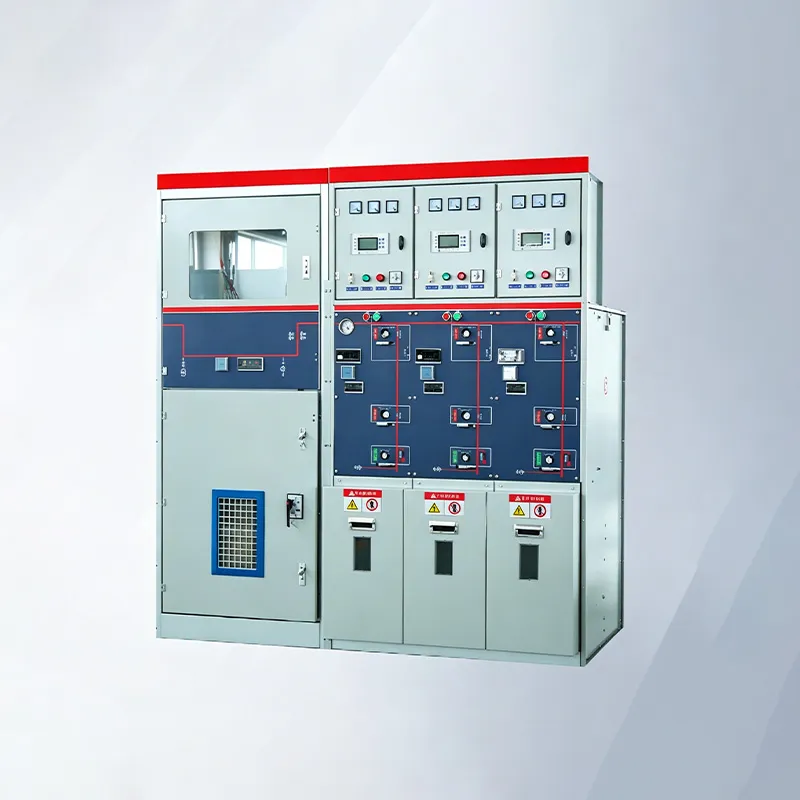

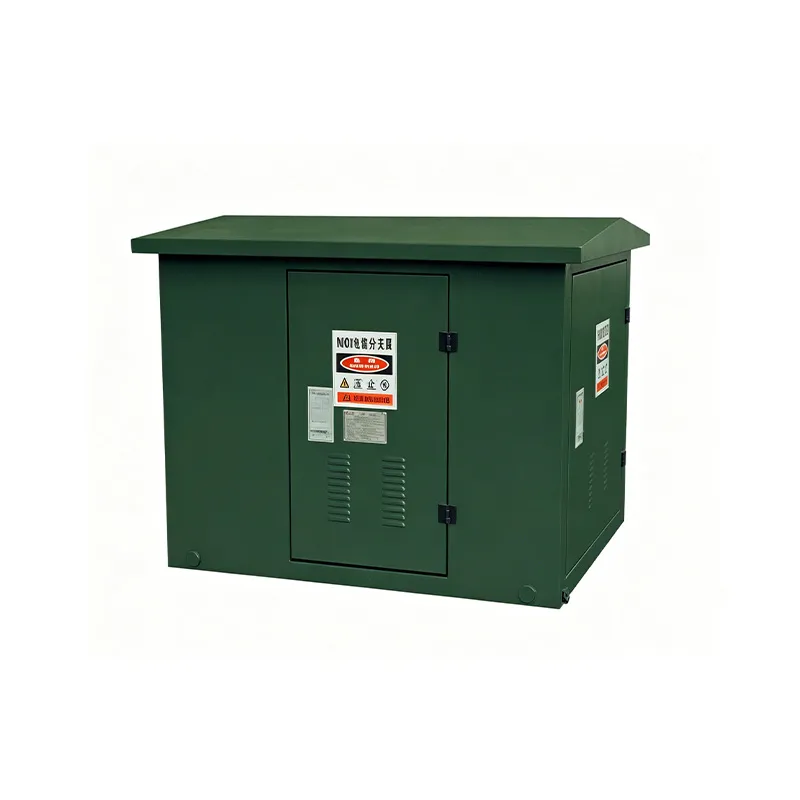

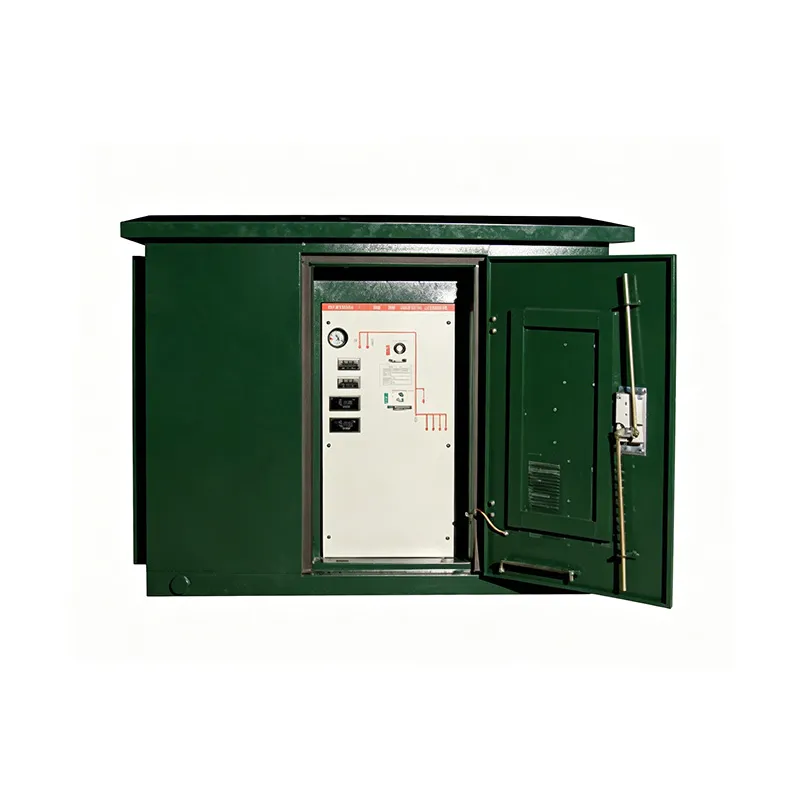

Герметичное газоизолированное распределительное устройство комбинированного типа
Они широко используются в системах электрораспределения 10 кВ/6 кВ и являются предпочтительным выбором для систем трансформации и распределения электроэнергии различных потребителей в городских и сельских районах.
Описание
маркер
Область применения
Разработанные и произведенные нашей компанией газонаполненные, полностью изолированные металлические кольцевые распределительные шкафы серии KXRM6-12 с SF6 прошли типовые испытания в Национальном центре испытаний высоковольтного электрооборудования и были включены в список высокотехнологичных продуктов провинции Чжэцзян в рамках проекта по передовым технологиям. Они широко используются в системах электрораспределения 10 кВ/6 кВ и являются предпочтительным выбором для систем трансформации и распределения электроэнергии различных потребителей в городских и сельских районах.
Разъединительные устройства имеют модульную конструкцию и могут комбинироваться в зависимости от конкретного назначения; они делятся на две основные категории: фиксированные и расширяемые модули, что позволяет удовлетворить потребности различных подстанций в гибком использовании компактных разъединительных устройств.
Разъединительные устройства с кольцевой сетью типа KXRM6-12 представляют собой полностью герметичную систему, все токоведущие детали и коммутационные элементы которой заключены в корпус из нержавеющей стали. Все коммутационное устройство не подвержено влиянию внешних условий окружающей среды, что обеспечивает надежность работы и безопасность персонала, а также исключает необходимость технического обслуживания. Благодаря выбору расширяемых шин можно реализовать любую комбинацию, достигнув полной модульности. Безопасная изоляция и экранирование расширяемых шин гарантируют высокую надежность и безопасность. Газонаполненный кольцевой распределительный шкаф типа KXRM6-12 также может предоставлять решения по автоматизации на базе телевизора, воплощая концепцию «интеллектуального коммутатора» и сводя к минимуму объем работ по монтажу и наладке на месте. Газонаполненные кольцевые распределительные шкафы типа KXRM6-12 подразделяются на стандартные конфигурации без возможности расширения и стандартные конфигурации с возможностью расширения. Благодаря комбинируемости полностью модульных и полумодульных элементов, а также собственной расширяемости они обладают исключительной гибкостью.
Газонаполненные кольцевые распределительные шкафы типа KXRM6-12 соответствуют стандарту GB. Расчетный срок службы при эксплуатации в помещении (20 °C) превышает 30 лет.
Модульная конструкция
KXRM6 имеет модульную конструкцию, основными модулями которой являются модуль выключателя нагрузки, модуль комбинированного устройства и другие модули специального назначения. Любая комбинация этих модулей формирует конструкцию с общим корпусом. Внутренняя структура любого функционального модуля в составе комбинированного устройства в целом аналогична внутренней структуре базового модуля.
Нормальные условия эксплуатации
XRM6 подходит для эксплуатации в различных условиях: при высоких и низких температурах (+40 °C ~ -40 °C), во влажной, запыленной и загрязнённой солями среде, в горнодобывающей промышленности, на больших высотах (1000 м) и т. д.
Кратковременное погружение в воду в течение 24 часов не влияет на работоспособность.
Примечание: в случае эксплуатации на более высоких высотах над уровнем моря необходимо указать конкретную высоту.
Соответствие продукции стандартам
1. Международные стандарты
IEC 60056, IEC 60298, IEC 60129, IEC 60420, IEC 60265, IEC 60694 и др.
2. Китайские стандарты
GB 3804, GB 3906, GB 11022 и др.
Основные характеристики
В газонаполненных шкафах типа KXRM6-12 газ SF6 используется в качестве дугогасительной и изолирующей среды. Шкафы имеют полностью герметичную и изолированную конструкцию; шины, выключатели и токоведущие детали полностью заключены в корпус из нержавеющей стали. Это гарантирует нормальную работу выключателей даже в экстремальных условиях, а изделие не требует технического обслуживания в течение всего срока службы. Шкафы оснащены совершенной системой блокировки «пяти предохранений», которая полностью исключает возможность человеческих ошибок, которые могут привести к травмам персонала или сбоям в работе оборудования. Все распределительные шкафы оснащены надёжными каналами сброса давления, что обеспечивает безопасность персонала даже в экстремальных ситуациях. Распределительные шкафы подразделяются на два типа: комбинации фиксированных модулей и комбинации расширяемых модулей. Обычно ввод и вывод линий осуществляется с передней стороны, однако в зависимости от места установки возможен боковой вывод линий или боковое расширение. · Компактные размеры шкафа облегчают монтаж и позволяют устанавливать его в условиях ограниченного пространства и неблагоприятных окружающих условий. · Распределительные шкафы могут быть оснащены устройствами электропривода, дистанционного управления и мониторинга в соответствии с различными потребностями заказчика.
Камера заполнена газом SF6 под давлением 1,4 бар, степень защиты достигает IP67: весь коммутационный узел полностью защищен от воздействия внешних условий окружающей среды, даже в экстремальных ситуациях, таких как кратковременное погружение в воду и т. д.
Основные технические параметры
| Проект | единица | C | F | V | CB | ||
| Выключатель под нагрузкой | Комплектные электроустановки | Вакуумный выключатель | Изолирующий / заземляющий выключатель | Вакуумный выключатель | Изолирующий / заземляющий выключатель | ||
| Номинальное напряжение | КВ | 12/24 | 12/24 | 12/24 | 12/24 | 12/24 | 12/24 |
| Выдерживаемое напряжение промышленной частоты | КВ | 45/50 | 42/50 | 42/50 | 42/50 | 42/50 | 42/50 |
| Напряжение, выдерживаемое при грозовом ударе | КВ | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 |
| Номинальный ток | A | 630/630 | Примечание¹ | 630/630 | 1250/630 | ||
| Ток отключения в замкнутом контуре | A | 630/630 | |||||
| Ток отключения при зарядке кабеля | A | 135/135 | |||||
| 5 % от номинального тока отключения активной нагрузки | A | 31.5/- | |||||
| Ток отключения при замыкании на землю | A | 200/150 | |||||
| Ток отключения заряженного кабеля при замыкании на землю | A | 115/87 | |||||
| Ток отключения при коротком замыкании | KA | Примечание² | 20/16 | 25/20 | |||
| Способность к закрытию | KA | 63/52.5 | Примечание² | 50/40 | 50/40 | 63/50 | 63/50 |
| Кратковременная допустимая сила тока в течение 2 секунд | KA | 25/- | |||||
| Кратковременная допустимая сила тока в течение 3 секунд | KA | —/21 | 20/16 | 20/16 | 25/20 | 25/20 | |
| Срок службы оборудования | раз | 5000 | 3000 | 5000 | 2000 | 5000 | 5000 |
Примечание: 1) Зависит от номинального тока предохранителя; 2) Ограничено высоковольтными предохранителями.
Каждый модуль KXRM6 имеет следующую конфигурацию
1. Конфигурация шкафа D: см. «Стандартную конфигурацию и характеристики кабельного соединительного модуля без заземляющего ножа»
2. Конфигурация шкафа C: см. «Стандартную конфигурацию и характеристики модуля выключателя нагрузки»
3. Конфигурация шкафа F: см. «Стандартные конфигурации и характеристики модулей вакуумных выключателей»
Стандартная комбинация KX-RM6 также предусматривает следующие конфигурации
1. Емкостной индикатор напряжения на вводной проходке;
2. Установка одного манометра для контроля плотности SF6 в каждой газовой камере;
3. Подвесные проушины для подъема;
4. Рукоятка управления.
