Европейская коробка ответвления высоковольтного кабеля на 35 кВ
Европейские кабельные распределительные коробки — это оборудование для кабельных сетей, широко применяемое в последние годы в системах электрораспределения. Их основными особенностями являются двусторонние дверцы и использование стенопроходных муфт в качестве соединительных шин.
Описание
маркер
Условия эксплуатации
Европейские кабельные распределительные коробки — это оборудование для кабельных сетей, широко применяемое в последние годы в системах электрораспределения. Их основными особенностями являются двусторонние дверцы и использование стенопроходных муфт в качестве соединительных шин. К значительным преимуществам относятся небольшая длина, четкое расположение кабелей и отсутствие необходимости в перекрещивании трехжильных кабелей на больших пролетах. Используемые в них кабельные муфты соответствуют стандарту DIN 47636. Обычно используются болтовые кабельные соединения с номинальным током 630 А.
Условия эксплуатации
● Температура окружающей среды: максимальная +40 °C, минимальная -30 °C;
● Скорость ветра: эквивалентно 34 м/с (не более 700 Па);
● Влажность: среднесуточная относительная влажность не более 95%; среднемесячная относительная влажность не более 95%;
● Виброустойчивость: горизонтальное ускорение не более 0,4 м/с², вертикальное ускорение не более 0,15 м/с²;
● Угол наклона места установки: не более 3°;
● Условия установки: окружающий воздух не должен быть значительно загрязнён коррозионными или горючими газами, парами воды и т. п., место установки не должно подвергаться сильным вибрациям.
Технические характеристики
| Номинальное напряжение | 12 кВ, 24 кВ |
| Номинальный ток | 630A |
| ток динамической устойчивости | 50 кА/0,3 с |
| Теплостабилизированный ток | 20 кА/3 с |
| 1-минутное испытание на выдерживаемое напряжение при промышленной частоте | 42 кВ |
| 15-минутное испытание на выдерживаемое напряжение постоянного тока | 52 кВ |
| Устойчивость к импульсным перенапряжениям | 105 кВ |
| Степень защиты корпуса | IP33 |
связаться с нами
Сопутствующие популярные продукты
Комплектное распределительное устройство переменного тока шкафного типа стационарное в металлической оболочке для внутренней установки серии XGN66-12
Стационарное металлозакрытое коммутационное оборудование переменного тока в корпусе XGN66-12 (для установки в помещении) (далее — «коммутационный шкаф») представляет собой комплектное высоковольтное электрооборудование нового поколения, соответствующее требованиям национального стандарта GB3906.

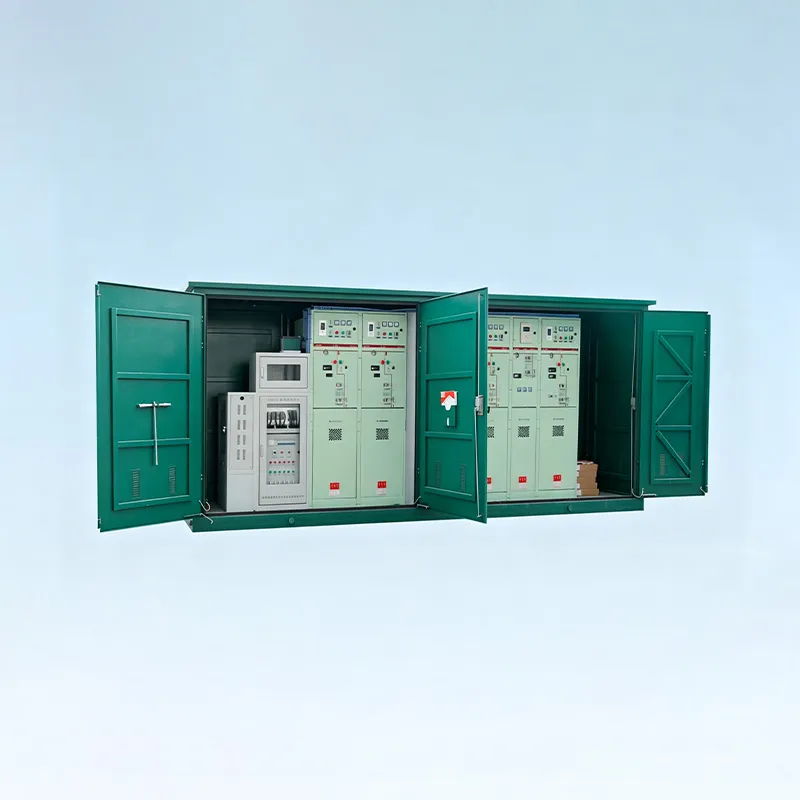

Комплектное распределительное устройство наружной установки, интеллектуальное, блочного типа серии XGW口-12(24)
