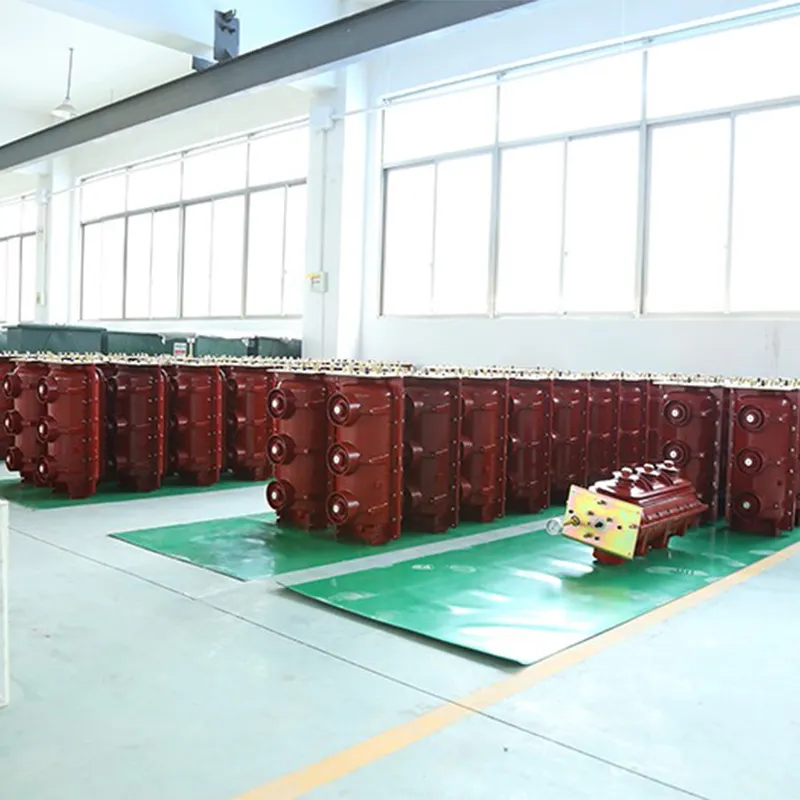

Выключатель нагрузки элегазовый
Выключатели под нагрузкой серии FLRN36-12D с газом SF6 представляют собой коммутационное оборудование с номинальным напряжением 12 кВ, в котором в качестве дугогасительной и изолирующей среды используется газ SF6. Внутри выключателя имеются три рабочих положения: замыкание, размыкание и заземление.
Описание
маркер
Область применения
Выключатели под нагрузкой серии FLRN36-12D с газом SF6 представляют собой коммутационное оборудование с номинальным напряжением 12 кВ, в котором в качестве дугогасительной и изолирующей среды используется газ SF6. Внутри выключателя имеются три рабочих положения: замыкание, размыкание и заземление. Они отличаются компактными размерами, удобством монтажа и эксплуатации, а также высокой адаптивностью к различным условиям окружающей среды. Выключатели этой серии подразделяются на два типа: FLN36-12D (с однопружинным приводом типа K) и FLRN36-12D (с двухпружинным приводом типа A). Модель FLRN36-12D может быть объединена в комбинированное устройство «выключатель нагрузки + плавкий предохранитель» и обладает функциями управления и защиты. Она может использоваться в сетях электроснабжения и на подстанциях для защиты и управления электрооборудованием, в частности, она особенно подходит для кольцевых распределительных шкафов, кабельных распределительных ящиков и распределительных подстанций.
Соответствует стандартам IEC 60265, IEC 62271, GB 3804, GB 16926 и др.
Конструкция и принцип действия
Главная цепь и цепь заземления выключателя нагрузки FLN36-120 герметично заключены в изоляционный корпус, изготовленный методом заливки эпоксидной смолы по технологии APGI, что обеспечивает хорошие изоляционные характеристики и устойчивость к загрязненной среде. Изолирующий корпус состоит из верхнего и нижнего изолирующих кожухов, внутреннее пространство которых заполнено газом SF6 под давлением 0,4 бар. Нижний изолирующий кожух оснащён взрывозащитными устройствами, которые в случае аварии обеспечивают выброс SF6 под избыточным давлением непосредственно в задний проход шкафа, гарантируя безопасность персонала.
Технические параметры 1
1. Условия эксплуатации
a. Температура окружающей среды: максимальная +40 °C, минимальная -40 °C
b. Влажность: максимальная средняя относительная влажность — дневная ≤95 %, месячная ≤100 %
c. Высота над уровнем моря ≤2000 метров
d. Сейсмостойкость 8 баллов
e. Окружающий воздух не должен содержать значительных примесей коррозионных или горючих газов, водяного пара и т. п., а также не должно быть постоянных сильных вибраций.
2. Годовая частота утечек ≤0,1%
3. Особые условия
При использовании выключателя нагрузки на высоте над уровнем моря свыше 2000 метров необходимо сделать специальную пометку, чтобы при изготовлении можно было скорректировать конструкцию. (В настоящее время выключатели нагрузки, производимые нашей компанией, уже имеют опыт безопасной эксплуатации на высоте до 5000 метров)
Технические параметры II
| Номер | Название | единица | Выключатель нагрузки модели FLN36-12D/T630-20 | Комбинированное устройство типа FLN36-12D/100-50, состоящее из выключателя и плавкого предохранителя |
| 1 | Номинальное напряжение | кВ | 12 | 12 |
| 2 | Номинальная частота | Гц | 50 | 50 |
| 3 | Номинальный ток | A | 630 | 100 |
| 4 | 1 мин. испытание на выдерживаемое напряжение при промышленной частоте: относительно земли, между фазами / в разрыве | кВ | 42/48 | 42/48 |
| 5 | Устойчивость к грозовым ударам (пиковое напряжение) относительно земли, между фазами / на разрыве | кВ | 75/85 | 75/85 |
| 6 | 5 мин. Номинальное выдерживаемое напряжение при частоте сети при нулевом манометрическом давлении | кВ | 24 | 24 |
| 7 | Номинальный ток термической устойчивости 3 секунды / 2 секунды, выключатель нагрузки / заземляющий выключатель | kA | 20/20 | 20/20 |
| 8 | Номинальный ток динамической устойчивости (пиковый) выключателя нагрузки / заземляющего выключателя | kA | 50/50 | 50/50 |
| 9 | Номинальный ток замыкания при коротком замыкании. Выключатель нагрузки / заземляющий выключатель | kA | 50/50 | 125/50 |
| 10 | Номинальный ток отключения в замкнутом контуре | A | 630 | - |
| 11 | Номинальный ток отключения активной нагрузки | A | 630 | - |
| 12 | Номинальный ток отключения при заряде кабеля | A | 10 | 10 |
| 13 | Номинальный ток отключения при коротком замыкании | kA | - | 50* |
| 14 | Номинальный ток перегрузки | A | - | 1700 |
| 15 | Типы плавких предохранителей | - | - | XRNT-12kV/100A* |
| 16 | Выходная энергия ударного устройства предохранителя | J | - | 1±0.5 |
| 17 | Срок службы механизма. Выключатель под нагрузкой / Заземляющий выключатель | раз
|
5000/2000 | 3000/2000 |
| 18 | Расстояние воздушной изоляции между заряженными телами и относительно земли | мм
|
≥125 | ≥125 |
| 19 | Давление газа SF6 (относительное давление при 20 °C) | bar | 0.4 | 0.4 |
| 20 | Синхронность включения и выключения | мс
|
≤2 | ≤2 |
| 21 | Сопротивление главной цепи | мкОм
|
≤65 | ≤65 |
Данная модель предназначена для типовых испытаний; в случае необходимости выбора продукции другой модели требуется проведение соответствующих испытаний.
Даже при нулевом манометрическом давлении газа внутри выключателя выключатель нагрузки по-прежнему способен выполнять операции включения и выключения при номинальном токе.
