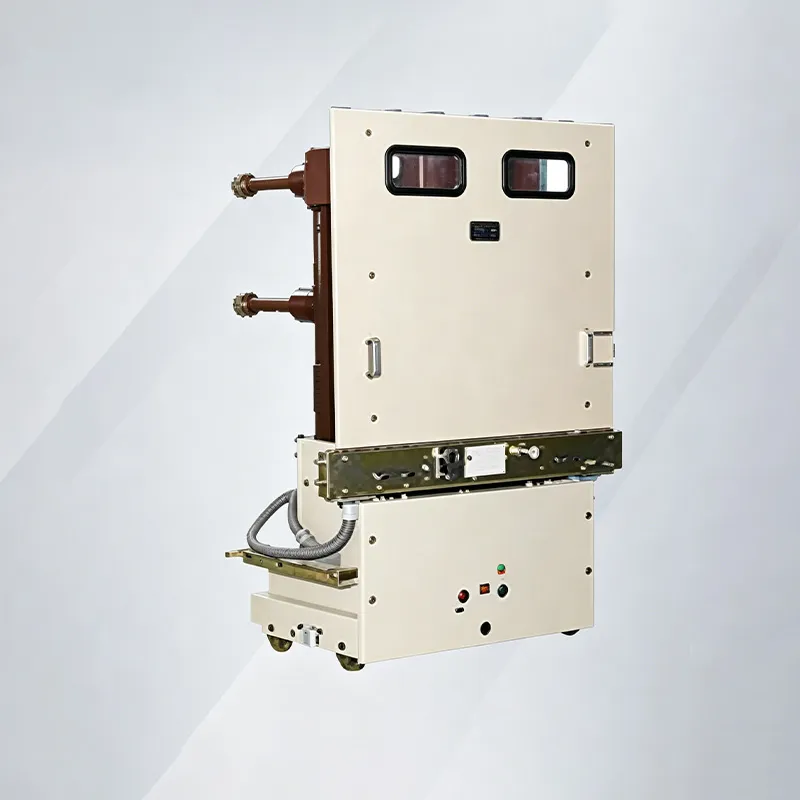

Вакуумный выключатель высокого напряжения внутренней установки ZN85-40.5
Внутренний высоковольтный вакуумный выключатель типа ZN85-40.5/T2000-31.5 (далее — выключатель) предназначен для использования в трехфазных системах переменного тока частотой 50 Гц и номинальным напряжением 40,5 кВ.
Описание
маркер
Область применения
Внутренний высоковольтный вакуумный выключатель типа ZN85-40.5/T2000-31.5 (далее — выключатель) предназначен для использования в трехфазных системах переменного тока частотой 50 Гц и номинальным напряжением 40,5 кВ. Он может применяться на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях для включения и выключения тока нагрузки, тока перегрузки и тока короткого замыкания.

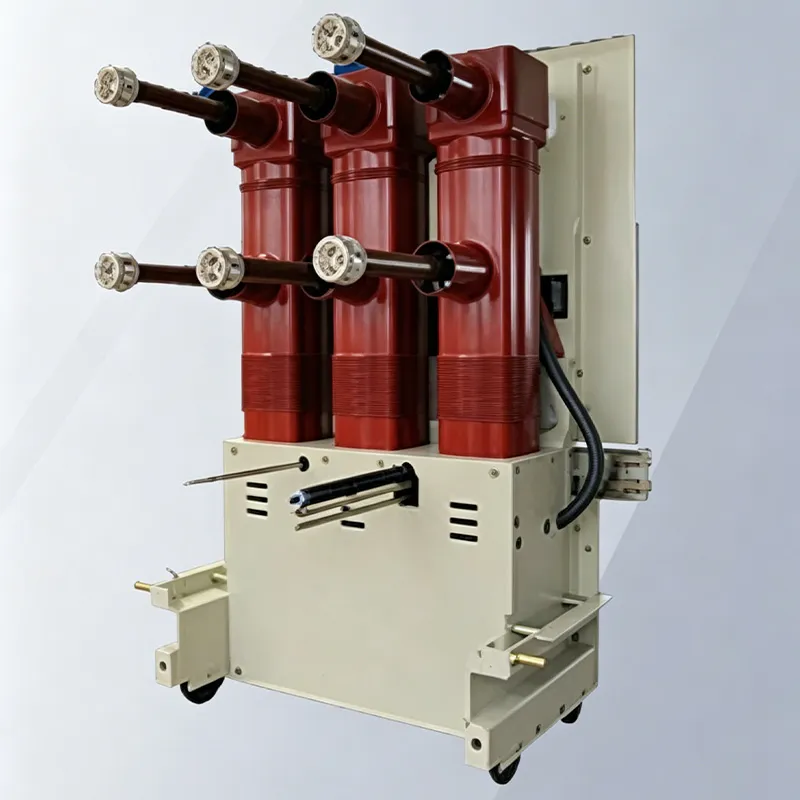

Прерыватель и приводной механизм имеют вертикальную компоновку, что позволяет эффективно уменьшить глубину прерывателя. Трехфазные дугогасительные камеры и соединённые между собой токопроводящие элементы изолированы тремя независимыми цилиндрами с эпоксидной изоляцией, образуя композитную изоляционную конструкцию. Прерыватель соответствует требованиям к воздушному зазору и ползучему расстоянию в условиях нормальной эксплуатации, а также позволяет эффективно уменьшить его габариты. Вакуумная дугогасительная камера главной токопроводящей цепи и соединения между подвижными и неподвижными токопроводящими частями установлены внутри изоляционных цилиндров, что позволяет обеспечить межфазное расстояние всего 300 мм. Все электрические соединения главной цепи выполнены в виде фиксированных соединений, что обеспечивает высокую надёжность. Изолирующие цилиндры установлены над рамой выключателя. Специально разработанный для этого нового типа выключателя пружинный приводной механизм установлен внутри рамы выключателя; его конструктивные особенности лучше подходят для вертикальной компоновки выключателя и являются неотъемлемой частью его общей конструкции. Конструкция механизма проста, а выходная кривая и его рабочие характеристики лучше соответствуют особенностям и требованиям вакуумных выключателей на 40,5 кВ.
Общая компоновка является рациональной, эстетичной и лаконичной. Устройство отличается компактными размерами, гибкостью в эксплуатации, надёжными электрическими характеристиками, длительным сроком службы, удобством технического обслуживания и отсутствием необходимости в обслуживании механизма. Данный новый выключатель подходит для частого включения и выключения, а также для использования в различных условиях эксплуатации, в том числе в местах с достаточно суровыми эксплуатационными условиями.
Основные технические характеристики
| Основные технические характеристики | |||
| Номер | Название | единица | Данные |
| 1 | Номинальное напряжение | kV | 40.5 |
| 2 | Номинальный ток | A | 2000 |
| 3 | Номинальная частота | Hz | 50 |
| 4 | Номинальный ток отключения при коротком замыкании | kA | 31.5 |
| 5 | Номинальный ток замыкания при коротком замыкании (пиковый) | 80 | |
| 6 | Номинальный ток, выдерживаемый при коротком замыкании, 4 с | 31.5 | |
| 7 | Номинальный пиковый ток, выдерживаемый устройством | 80 | |
| 8 | 1 мин. выдерживаемое напряжение промышленной частоты | кВ | 95 |
| 9 | Устойчивость к грозовым ударам (пиковое напряжение) | 185 | |
| 10 | Номинальная последовательность действий | Деление — 0,3 с — Объединение — 180 с — Объединение
|
|
| 11 | Номинальный ток отключения при коротком замыкании; количество циклов отключения | раз | 20 |
| 12 | Срок службы оборудования | 10000 | |
| 13 | Время отключения | ms | ≤ 80 |
| 14 | Ток отключения отдельной группы конденсаторов | A | 630 |
| 15 | Ток отключения конденсаторной батареи, установленной «спина к спине» | A | 400 |
| 16 | Номинальное рабочее напряжение | V | -110/~110，-220/-200 |
